Confidea CU центральный блок управления

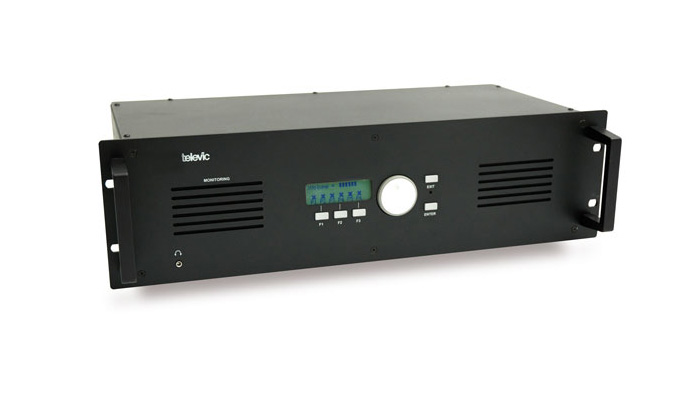

Центральный блок Confidea CU является ядром конгресс-системы и системы синхронного перевода. Корпус блока изготовлен из металла и подходит как для установки в 19” стойку, так и в настольный, врезной монтаж. Встроенный блок питания обеспечивает энергией до 6 ветвей с пультами делегатов и переводчиков (до 120 пультов серии Confidea, включая врезные панели и пульты переводчиков ID2500). В базовой конфигурации данный центральный блок позволяет переводчикам, использующим пульты ID2500, работать с 4 различными языками. При необходимости число языков может быть увеличено до 28 с помощью отдельно приобретаемых лицензий. Центральный блок оборудован двумя аналоговыми входами для подключения, например, беспроводных микрофонов или других источников аналоговых сигналов. К выходу XLR можно подключить дополнительную аналоговую систему, например внешний усилитель мощности или аналоговое записывающее устройство. Кроме того, центральный блок оборудован 15-пин разъемом Dsub на 6 небалансных аналоговых выходов. Настройка всех параметров системы осуществляется из меню центрального блока.

Параметр

Значение

Тип Центральный блок управления
Формфактор Настольный, врезной/в стойку 19”

Количество подключаемых пультов до 120 пультов

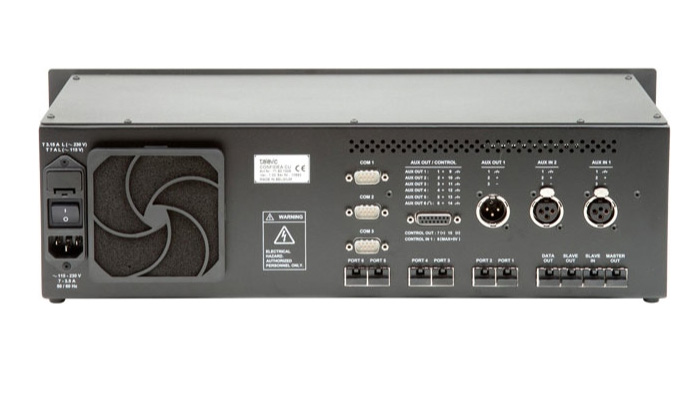

Разъемы

Шесть разъемов RJ45 для подключения 6 ветвей

с макс. 20 устройствами в каждой

Два 3-пин. входных аналоговых разъема XLR F

Один 3-пин. выходной аналоговый разъем XLR

M для вывода базового канала, балансный

преобразователь

Один 15 -пин. разъем Dsub, 6 небалансных

аналоговых выходов (программируемые)

Один 3.5мм разъем для наушников

(на лицевой панели)

Три последовательных порта RS-232 для

подключения ПК, мультимедиа устройств

или системы управления камерами

Наушники

Выходная мощность макс. 90 мВт при 32 Ω

Соотношение сигнал/шум 75 dBA

Частотная характеристика 100-14000 Гц

THD+N ≤ 0.2 % (0 dBu)

Аудио входы Aux IN 1,2 XLR-3F, балансный преобразователь

Диапазон входного напряжения макс +3 dBu

Входное сопротивление > 6 k Ω при 1 кГц

Частотная характеристика 100-14000 Гц

Аудио выходы

Aux OUT1 XLR-3M, балансный преобразователь

Уровень выходного сигнала макс. +8 dBu

Выходное сопротивление ≤ 200 Ω

Соотношение сигнал/шум 78 dBA

Частотная характеристика 100-14000 Гц

THD+N ≤ 0.05 % (1.5 dBu)

Другие интерфейсы

Aux OUT 2-6 15-пин. sub-D, небалансные

Уровень выходного сигнала макс. +0 dBu

Выходное сопротивление < 100 Ω при 1 кГц

Соотношение сигнал/шум макс. 83 dBA

Частотная характеристика 100-14000 Гц

THD+N ≤ 0.5 % (1.5 dBu)

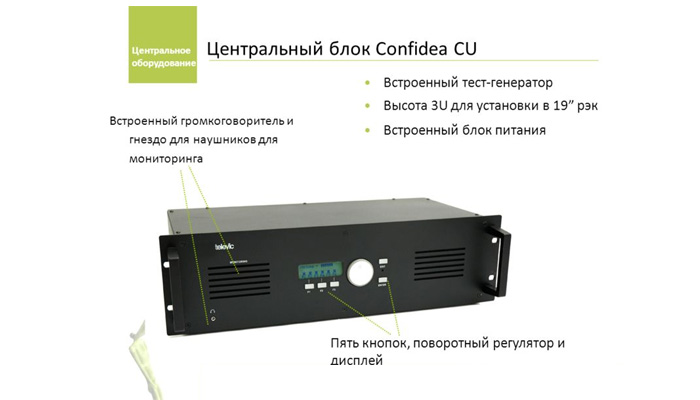

Управление

Переключатель вкл/выкл на задней панели

5 программируемых кнопок + поворотный

регулятор

Графический дисплей: 122×32 точек

Выход наушников для мониторинга

Питание пульта

Сетевое напряжение 110-230В AC 50-60 Гц

Потребляемый ток макс. 3.5 A (230VAC), макс. 7 A (115VAC)

Предохранитель 3.15 A (230VAC); 7A (115VAC)

Выходное напряжение 48В (порты 1-6)

Размеры (ШхВхГ,мм) 483 (19”), 132 (3U), 213 (Д)
Вес (гр) ± 6 кг
Цвет Черный

Соответствие RoHS

P

Совместимые аксессуары

Наименование

Артикул

Описание

Confidea CU 71.60.1005 Центральный блок Confidea CU
License Floor+8 71.96.9102 Дополнительные 8 лицензий
License Floor+28 71.96.9103 Дополнительные 28 лицензий
