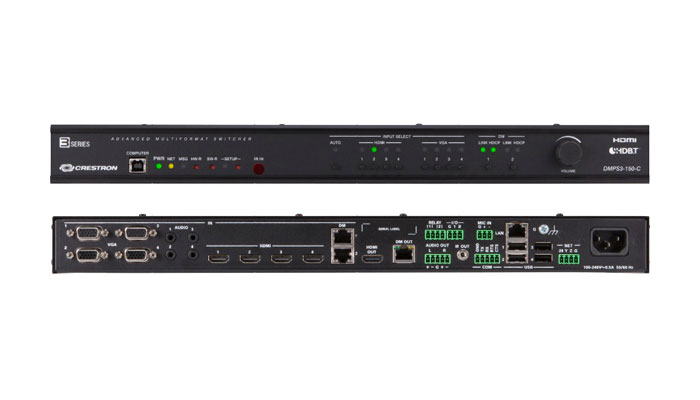

UltraHD (4K) презентационный коммутатор с интегрированной системой управления 3-й серии.
Обеспечивает автоматическую мультиформатную 4K коммутацию АВ-источников, поддержку системы передачи DigitalMedia™. Бесшовно работает с системой Crestron Connect It™, поддерживая до 4 одновременно подключенных настольных терминалов.
Устройство объединяет следующие функциональные блоки:
- Мультимедиа коммутатор 10х1. Устройство позволяет коммутировать один из 4-х VGA, 4-x HDMI либо 2-х DM входов в один HDMI или DM выход.
- 4K-видео скейлер. Встроенный масштабатор пересчитывает изображение любого входного сигнала в цифровой видеопоток нужного разрешения вплоть до 4K DCI (4096 x 2160)
- Микрофонный предусилитель. Отдельный вход для микрофона обеспечивает прием симметричного микрофонного сигнала с последующим его усилением и цифровой обработкой. Подключаемое фантомное питание (48В) позволяет использовать конденсаторные модели микрофонов.
- DSP Каждый входной аналоговый аудио-сигнал, включая микрофонный, перед подачей на выход получает профессиональную цифровую обработку. Кроме контроля уровня сигнала, встроенный DSP включает 10-полосный эквалайзер, настраиваемый лимитер, линию задержки.
- Встроенный контроллер 3-й серии позволяет осуществлять управление любыми АВ-устройствами, а также освещением, шторами, экранами или климатом. В распоряжении инсталлятора – ИК-порт, порт RS-232, два релейных выхода, 2 цифровых входа, порты Cresnet и Ethernet.
- DigitalMedia 8G+ Благодаря двум встроенным приемникам и одному передатчику, DMPS3-4K-150-C позволяет получать АВ- сигналы от двух удаленных источников и передавать их одному удаленному потребителю, используя кабель витой пары. Кроме медиасигналов, протокол DigitalMedia 8G+, основанный на технологии HDBaseT позволяет передавать на расстояние до 100м сигналы управления, сервисные и сетевые сигналы.
- Маршрутизатор USB сигналов. С целью передачи управляющего USB-сигнала к удаленным источникам посредством технологии DM 8G+, на борту DMPS3-4K-150-C имеется 4 USB-порта для подключения клавиатуры или мыши.
Управлять DMPS3-4K-150-C возможно, используя специальный веб-браузер устройства либо запрограммированную тач-панель Crestron. Кнопки управления коммутацией и регулятор громкости выходного аудио сигнала доступны на передней панели устройства.
| Параметр | Значение |
| Операционная система | |
| Crestron® 3-Series®; real-time, многопоточное/многозадачное ядро; Расширенная FAT файловая система; Поддерживает до 10 одновременно работающих программ; предустановлена базовая программа DMPS3 .AV Framework™; предусмотрена бесшовная интеграция с устройствами “Crestron Connect It™” | |
| Системная память | |
| SDRAM | 1 ГБ |
| Flash | 4 ГБ |
| Аудио/Видео входы | |
| VGA IN 1 – 4 | (4) DB15HD розетка, аналоговые RGB/видео входы; |
| Типы сигналов: RGBHV, компонент, S-Video, или композит; | |
| Форматы: RGBHV, RGBS, RGsB, YPbPr, Y/C, NTSC или PAL; | |
| AUDIO IN 1 – 4 | (4) 3.5мм TRS мини phone jacks; |
| Небал. стерео, линейного уровня аналоговые аудио-входы; | |
| HDMI IN 1 – 4 | (4) 19-pin Type A HDMI розетка, цифровые АВ-входы; |
| Типы сигналов: HDMI, DVI, или DisplayPort Multimode | |
| DM IN 1 – 2 | (2) 8-pin RJ45 розетка, с экраном; |
| DM 8G+ входы, HDBaseT совместим; | |
| PoDM и PoH PSE (Power Sourcing Equipment) порты; | |
| MIC IN | (1) 3-pin 3.5мм съемная клеммная колодка; |
| Балансный микрофонный аудио вход; | |
| Коммутируемое фантомное питание: 48 В DC | |
| Аудио/Видео выходы | |
| HDMI OUT | (1) 19-pin Type A HDMI розетка, цифровой АВ-выход; |
| Типы сигналов: HDMI, DVI | |
| DM OUT | (1) 8-pin RJ45 розетка, экран; |
| DM 8G+ выход, HDBaseT совместим; | |
| PoDM и PoH PSE (Power Sourcing Equipment) порт; | |
| AUDIO OUT | (1) 5-pin 3.5мм съемная клеммная колодка; |
| Баланс/небаланс стерео линейного уровня выход; | |
| Порты контроля и питания | |
| RELAY 1 – 2 | (1) 4-pin 3.5мм съемная клеммная колодка; |
| 2 нормально разомкнутых изолированных реле; | |
| 1 A, 30 В AC/DC; | |
| INPUT 1 – 2 | (1) 3-pin 3.5мм съемная клеммная колодка; |
| 2 программируемых цифровых входа; | |
| 0 – 24 В DC относительно GND; | |
| Логический порог: 2.5 В DC номинал с гистерезисом в 1 В; | |
| IR OUT | (1) 3.5мм мини phone jacks, IR/Serial выходной порт; |
| ИК выход до 1.2 МГц; | |
| 1-сторонний серийный TTL/RS-232 (0-5 В) до 115.2 кБод | |
| COM | (1) 5-pin 3.5мм съемная клеммная колодка, 2-сторонний RS-232 порт; До 115.2 кБод. |
| До 115.2 кБод. | |
| LAN | (1) 8-проводная RJ45 розетка; |
| 10Base-T/100Base-TX Ethernet порт | |
| USB 1 – 4 | (4) USB Type A розетки; |
| USB 2.0 host порты для Crestron Connect It устройств; | |
| G | (1) Винт для заземления |
| NET | (1) 4-pin 3.5мм съемная клеммная колодка; |
| Cresnet Master порт; | |
| Передает питание: 24 Вт | |
| 100-240V~1.4A 50/60Hz | (1) IEC 60320 C14 главный вход питания; |
| COMPUTER (front) | (1) USB Type B розетка; |
| USB порт для настройки с ПК; | |
| IR IN (front) | (1) ИК сенсор; |
| Частота: 36 – 38 кГц; | |
| ИК форматы: Crestron формат, RC5; | |
| Размеры | |
| Высота | 45мм |
| Ширина | 439мм |
| Ширина (с рековыми ушами) | 482мм |
| Глубина | 266мм |
| Вес | 2.9кг |
| Модели и аксессуары | |
| Наименование | Описание |
| DMPS3-200-C | Презентационный коммутатор, контроллер, усилитель |
| DMPS3-300-C | Презентационный коммутатор, контроллер, усилитель |
| TSW-752-B-DMPS3_PAK | Сенсорная панель с подставкой, черная |
| AM-100 | Беспроводной мультимедийный шлюз |
| AMP-2210S | Усилитель мощности звука |
