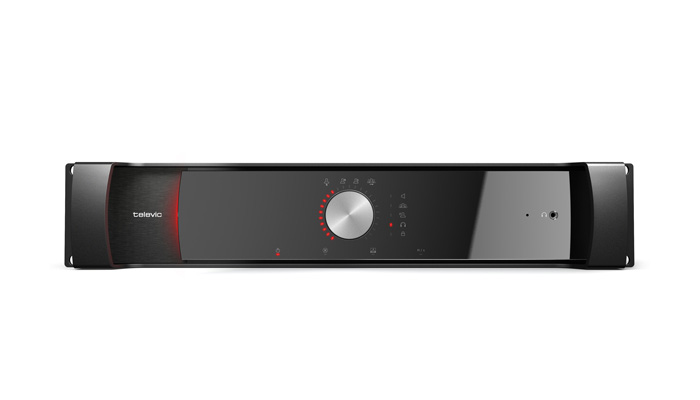

Plixus MME мультимедийный центральный контроллер

Базовый центральный блок управления

Центральный блок конгресс-системы имеет HD-SDI вход для подключения видеоисточников. Форм-фактор учитывает установку блока в 19” стойку. Помимо аналогового аудио, система поддерживает Dante интерфейс для обмена аудио по стандартной сети Ethernet (до 64 аудио-каналов), что позволяет подключать новую конгресс-систему к аудио-платформам Symetrix и к системе многоканальной записи Televic TReX, но при этом не задействовать физические аудиовходы через стандартный LAN.

Функции аудио-обработки на центральном блоке:

  • Независимая регулировка чувствительности каждого микрофона
  • Эквалайзер, лимитер и AGC
  • Возможность объединения микрофонов в группы

Основные характеристики:

  • Фронтальная панель управления с режимом настройки параметров системы
  • 4 LAN-порта с питанием и 2 LAN-порта без питания
  • Интерфейс Dante (опционально)
  • 2 порта Dante (опционально)
  • Разъем 48 В для подачи напряжения к внешним устройствам
  • 1 разъем HD-SDI вход-выход
  • 1 балансный аудиовход и 1 балансный аудиовыход (XLR)
  • 2 небалансных аудиовхода и 2 небалансных аудиовыхода (RCA)
Параметр Значение
Число каналов 64
uniCOS LAN 4 порта с питанием и 2 порта без питания STP RJ45
Аудио входы 1 балансный (XLR) и 2 небалансных (RCA)
Аудио выходы 1 балансный (XLR) и 2 небалансных (RCA)
LAN 1 TCP/IP порт RJ45
USB 2
Dante (опция) 2 RJ45
HDMI 1
SDI Video 1 вход (BNC) и 1 выход BNC Loop
Качество аудио, частота дискретизации 24 Бит, 48 кГц
Входное сопротивление (линейное) 10 кОм
Выходное сопротивление (линейное) 600 Ом
Динамический диапазон 90 дБ
THD 0,10%
Сопротивление наушников 32 Ом
Выход на наушники Питание TBD
Балансный вход +4 дБ Номинальная / +24 дБ Максимальная
Симметричный выход -10 дБ Номинальная / +10 дБ Максимальная
Диапазон частот 20 – 20 кГц
Несимметричный вход -10 дБ Номинальная / +10 дБ Максимальная
Несимметричный выход -10 дБ Номинальная / +10 дБ Максимальная
Терминальное подключение 3-контактный разъем 7,62 мм Phoenix
Подключение по питанию Сетевая евро-розетка со встроенным предохранителем, длина шнура – 1,7 м
Управление ·         Выключатель питания на задней панели

·         Ручка управления Push-Scroll. Используется для регулировки громкости системы, смены режима микрофонов, числа подключенных микрофонов и громкости наушников.

Индикаторы LED-индикаторы: вкл. питание, уровень громкости системы, режим микрофона, количество включенных микрофонов, смены громкости наушников, блокировка системы.
Напряжение питания 110 – 230 В переменное, 50-60 Гц
Выходное напряжение 48 В постоянное, 2А макс. нагрузка
Размеры (ШхВхГ, мм) 483x89x394
Вес, брутто (кг) 5,9
Цвет Черный, матовый алюминий
Совместимые аксессуары
Наименование Артикул Описание
uniCOS CU 71.98.2900 Базовый центральный блок управления
Dante Audio Networking Card 71.98.2950 Сетевая аудиокарта
